Làm thế nào để đạt được độ chính xác kích thước cao trong quá trình mài quang học chính xác

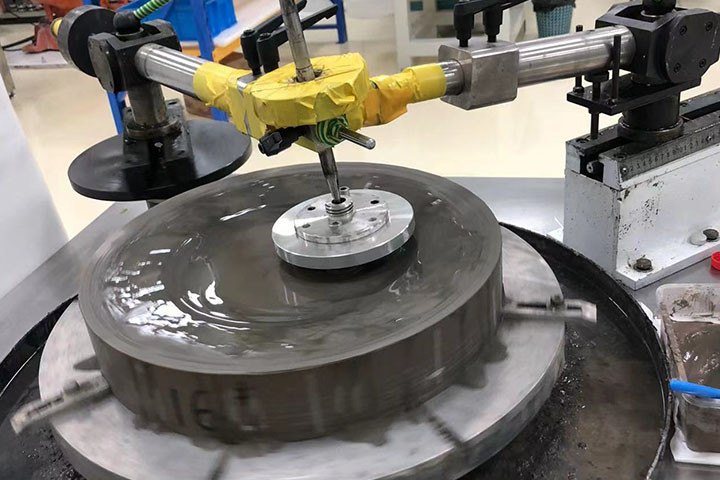

Độ chính xác về kích thước là yêu cầu quan trọng trong quá trình mài quang học chính xác, đặc biệt khi các bộ phận phải đáp ứng dung sai chặt chẽ hoặc duy trì các đường viền phức tạp. Ngay cả khi bề mặt nền có vẻ nhẵn, bộ phận hoàn thiện vẫn có thể nằm ngoài kích thước được chỉ định do lỗi định vị, độ mòn của dụng cụ, loại bỏ vật liệu không nhất quán hoặc chênh lệch đo lường. Những vấn đề này có thể ảnh hưởng đến sự phù hợp của thành phần, quá trình xử lý tiếp theo và kết quả kiểm tra cuối cùng.

Để đạt được độ chính xác nhất quán đòi hỏi nhiều hơn là việc lựa chọn một công cụ mài phù hợp. Định vị phôi, tình trạng máy, lắp đặt dụng cụ, thông số mài và kiểm tra kích thước phải phối hợp với nhau như một quy trình được kiểm soát. Khi xảy ra sai lệch kích thước, việc xác định nguồn gốc của chúng sẽ hiệu quả hơn việc thay đổi nhiều điều kiện gia công cùng một lúc. Phương pháp tiếp cận có hệ thống giúp nhà sản xuất xác định xem vấn đề có bắt nguồn từ việc thiết lập, vận hành mài hay quy trình đo hay không.

Điều gì quyết định độ chính xác về kích thước trong quá trình mài quang học chính xác?

Độ chính xác về kích thước trong quá trình mài quang học chính xác mô tả mức độ chi tiết hoàn thiện khớp với kích thước được chỉ định trong bản vẽ kỹ thuật của nó. Tùy thuộc vào thành phần, các yêu cầu này có thể bao gồm đường kính, độ dày, kích thước lỗ, hình dạng cạnh, kích thước đường viền hoặc vị trí của các tính năng cụ thể. Dung sai áp dụng xác định độ lệch cho phép; do đó, độ chính xác cần thiết phải được đánh giá dựa trên bản vẽ thay vì giả định chung về những gì cấu thành nên mài chính xác.

Độ chính xác về kích thước cũng khác với độ chính xác bề mặt. Độ nhám bề mặt mô tả các biến thể quy mô nhỏ trên bề mặt, trong khi dung sai kích thước liên quan đến chênh lệch cho phép giữa kích thước đo được và giá trị chỉ định của nó. Độ chính xác của biên dạng đề cập đến việc hình dạng hoàn thiện có tuân theo hình dạng yêu cầu hay không. Một bộ phận có thể có bề mặt tương đối nhẵn nhưng vẫn có đường kính hoặc hình dạng không chính xác. Ngược lại, kích thước có thể nằm trong phạm vi dung sai trong khi lớp hoàn thiện bề mặt vẫn không phù hợp với ứng dụng dự kiến.

Một số phần của quá trình gia công ảnh hưởng đến kết quả cuối cùng. Vị trí phôi xác định cách tham chiếu thành phần trong quá trình mài. Chuyển động của máy và tình trạng trục chính ảnh hưởng đến mối quan hệ giữa dao và phôi. Hình dạng dụng cụ, cách lắp đặt và độ mài mòn ảnh hưởng đến quá trình loại bỏ vật liệu, trong khi tốc độ tiến dao, độ sâu mài và dung sai gia công ảnh hưởng đến lượng vật liệu được loại bỏ. Phương pháp đo xác định xem kích thước hoàn thiện có được đánh giá một cách nhất quán hay không.

Những yếu tố này có mối liên hệ với nhau. Ví dụ: việc điều chỉnh tốc độ tiến dao có thể không sửa được lỗi kích thước do mốc chuẩn phôi được thiết lập không chính xác gây ra. Tương tự như vậy, việc thay thế một đầu mài bị mòn sẽ không giải quyết được vấn đề do lực kẹp không đồng đều. Kiểm soát quá trình mài chính xác hiệu quả bắt đầu bằng việc hiểu được toàn bộ quá trình thiết lập đóng góp như thế nào vào kết quả đo được.

Nguyên nhân phổ biến của lỗi thứ nguyên

Lỗi kích thước không phải lúc nào cũng có một nguyên nhân duy nhất. Một bộ phận liên tục đo quá lớn có thể cho thấy độ lệch thiết lập không chính xác, dung sai gia công không phù hợp hoặc lỗi trong tham chiếu đo. Thay vào đó, sự khác biệt giữa các thành phần giống hệt nhau về mặt danh nghĩa có thể dẫn đến việc định vị không nhất quán, thay đổi tình trạng dụng cụ hoặc dao động trong quá trình gia công. Mẫu quan sát được cung cấp điểm khởi đầu cho việc điều tra, nhưng cần phải đo lường và kiểm tra thiết bị để xác nhận nguyên nhân.

Định vị và kẹp phôi

Phôi phải được đặt cố định so với máy và đầu mài. Nếu bề mặt tham chiếu của nó không được đặt đúng vị trí hoặc nếu bố trí kẹp cho phép di chuyển trong khi gia công, thì dụng cụ có thể loại bỏ vật liệu khỏi vị trí ngoài ý muốn. Điều này có thể tạo ra sai lệch kích thước ngay cả khi đường dẫn được lập trình và các thông số gia công danh nghĩa không thay đổi.

Lực kẹp cũng có vấn đề. Việc hạn chế không đủ có thể cho phép bộ phận dịch chuyển, trong khi việc kẹp không phù hợp có thể làm biến dạng phôi gia công mỏng manh. Hiệu ứng này phụ thuộc vào vật liệu, hình học, độ dày, cách bố trí giá đỡ và lực gia công. Đối với các bộ phận quang học có bề mặt cong hoặc phần mỏng, bộ cố định phải cung cấp sự hỗ trợ ổn định mà không gây ra hiện tượng méo có thể tránh được.

Tình trạng máy và lắp đặt dụng cụ

Chuyển động của máy, tình trạng trục chính và việc lắp đặt dụng cụ ảnh hưởng đến mối quan hệ giữa đầu mài và phôi. Hành vi trục chính bất thường, nhiễm bẩn tại bề mặt lắp, chỗ ngồi không đúng hoặc độ lệch dao quá mức có thể ảnh hưởng đến tính ổn định của quá trình loại bỏ vật liệu. Sự mài mòn ở các bộ phận liên quan của máy cũng có thể góp phần tạo ra những sai lệch dễ nhận thấy hơn trong quá trình sản xuất lặp lại.

Tình trạng dụng cụ nên được đánh giá cùng với tình trạng máy. Đầu mài bị mòn không đều hoặc không còn hoạt động ổn định có thể tạo ra kết quả khác với kết quả thu được khi lắp dụng cụ lần đầu tiên. Tuy nhiên, không phải mọi sai lệch kích thước đều là bằng chứng của sự mài mòn dụng cụ. Việc kiểm tra phải xác định xem dụng cụ, cách bố trí lắp đặt hoặc máy móc có thực sự góp phần gây ra sự cố hay không.

Các biến thể trong gia công và đo lường

Những thay đổi về tốc độ tiến dao, độ sâu mài, lượng vật liệu cho phép hoặc các điều kiện vận hành khác có thể làm thay đổi tải gia công và lượng vật liệu bị loại bỏ. Nếu những điều kiện này khác nhau giữa các bộ phận thì tính nhất quán về kích thước có thể bị ảnh hưởng. Sự khác biệt trong cách đo các bộ phận có thể tạo ra một nguồn biến thể rõ ràng khác, đặc biệt khi người vận hành sử dụng các điểm tham chiếu khác nhau hoặc áp dụng các quy trình kiểm tra khác nhau.

Bảng sau đây kết nối các triệu chứng phổ biến với các kiểm tra thực tế. Đây là những điểm khởi đầu chẩn đoán hơn là các quy tắc nhân quả dứt khoát.

Chẩn đoán hữu ích phải tính đến hình dạng của bộ phận, cấu hình máy và phương pháp đo. Việc thay đổi một công cụ hoặc điều chỉnh một tham số trước khi kiểm tra các nguyên tắc cơ bản này có thể tạo ra các biến thể bổ sung và khiến nguyên nhân ban đầu khó xác định hơn.

Điều khiển đầu mài và thiết lập máy

Thiết lập gia công ổn định cung cấp nền tảng cho các kết quả kích thước có thể lặp lại. Trước khi bắt đầu mài, dữ liệu phôi, vị trí cố định và tham chiếu gia công dự định phải được kiểm tra dựa trên các yêu cầu về bản vẽ và quy trình. Tham chiếu tương tự phải được duy trì trong suốt các hoạt động liên quan. Nếu thành phần này được loại bỏ và định vị lại giữa các bước thì khả năng lặp lại của việc định vị lại đó trở nên quan trọng.

Sự sẵn sàng của máy xứng đáng được quan tâm như nhau. Trục xoay, trục chuyển động liên quan, giao diện lắp dụng cụ và đồ gá phải được kiểm tra theo quy trình của nhà sản xuất máy. Bụi bẩn hoặc hư hỏng trên bề mặt lắp đặt có thể khiến dụng cụ không thể đặt đúng vị trí. Bất kỳ vấn đề nghi ngờ nào về trục chính hoặc chuyển động đều phải được đánh giá bằng các phương pháp kiểm tra phù hợp thay vì sửa chữa thông qua các thay đổi tùy tiện đối với chương trình gia công.

Bản thân đầu mài phải phù hợp với hoạt động gia công. Đường kính, đường kính thân, chiều dài làm việc, biên dạng và kích thước hạt mài mòn của nó ảnh hưởng đến việc liệu nó có thể đạt được tính năng cần thiết và hoạt động phù hợp trong không gian gia công có sẵn hay không. Một công cụ không vừa khít với giao diện thiết bị hoặc có hình dạng không phù hợp với tính năng mục tiêu có thể khiến việc loại bỏ vật liệu nhất quán trở nên khó khăn hơn.

Đối với các ứng dụng liên quan đến các thành phần quang học chính xác, đầu mài quang học chính xác là một lựa chọn công cụ để đánh giá các yêu cầu về phôi và thiết bị. Trang sản phẩm của Meijie liệt kê các đường kính đầu mài từ Ø4 đến Ø30 mm, đường kính thân Ø6 mm và Ø10 mm, và kích thước hạt mài từ 100# đến 3000#. Đây là các dòng sản phẩm được liệt kê, không phải là khuyến nghị chung cho mọi hoạt động mài quang học. Cấu hình phù hợp phụ thuộc vào thành phần, tính năng gia công, giao diện máy và độ hoàn thiện được yêu cầu.

Việc lắp đặt và mài mòn dụng cụ cũng cần được theo dõi trong quá trình sản xuất. Đầu mài phù hợp khi bắt đầu chạy có thể không duy trì được hiệu suất tương tự mãi mãi. Khoảng thời gian kiểm tra phải phản ánh ứng dụng, điều kiện vận hành và hành vi của công cụ được quan sát. Nếu độ lệch kích thước phát triển theo thời gian, việc so sánh các phép đo với hồ sơ sử dụng công cụ có thể giúp xác định xem tình trạng công cụ có phải là yếu tố góp phần hay không.

Điều quan trọng là thiết lập một đường cơ sở có thể lặp lại. Khi định vị phôi, tình trạng máy và lắp đặt dụng cụ ổn định, những thay đổi trong kết quả đo sẽ trở nên dễ dàng liên kết hơn với các điều kiện gia công cụ thể. Nếu không có đường cơ sở đó, thật khó để biết liệu việc điều chỉnh tham số có thực sự cải thiện độ chính xác hay không.

Tối ưu hóa các thông số mài và loại bỏ vật liệu

Các thông số mài ảnh hưởng đến cả tốc độ loại bỏ vật liệu và các điều kiện mà dụng cụ tiếp xúc với phôi. Do đó, tốc độ trục chính, tốc độ tiến dao, độ sâu mài và dung sai gia công phải được xem xét cùng nhau. Cài đặt hoạt động cho một vật liệu hoặc hình học thành phần có thể không tạo ra kết quả tương tự trên vật liệu hoặc thành phần khác, ngay cả khi sử dụng cùng loại đầu mài.

Tốc độ trục chính ảnh hưởng đến điều kiện vận hành tại bề mặt mài. Sự phù hợp của nó phụ thuộc vào đặc điểm kỹ thuật của dao, khả năng của máy, vật liệu phôi và các yêu cầu của quy trình. Tăng tốc độ không tự động cải thiện độ chính xác về chiều. Kết quả phải được đánh giá cùng với tình trạng dụng cụ, hoạt động của máy và chất lượng của thành phần đã hoàn thiện.

Tốc độ tiến dao ảnh hưởng đến tốc độ di chuyển của dao so với phôi. Bước tiến cao hơn có thể tăng khả năng loại bỏ vật liệu trên một đơn vị thời gian, nhưng nó cũng có thể thay đổi tải gia công và các điều kiện mà bề mặt mục tiêu được tạo ra. Nguồn cấp dữ liệu thấp hơn cũng không phải là giải pháp phổ biến cho các lỗi kích thước. Nếu vấn đề cơ bản là vị trí không chính xác hoặc vật cố định không ổn định, việc thay đổi tốc độ tiến dao có thể ít ảnh hưởng đến nguồn sai lệch thực tế.

Độ sâu mài và lượng dư gia công xác định lượng vật liệu còn lại cần loại bỏ ở mỗi giai đoạn. Một khoản phụ cấp không phù hợp có thể làm phức tạp việc kiểm soát kích thước cuối cùng, đặc biệt khi quy trình phải điều chỉnh các biến thể của phôi gia công đầu vào. Trong trường hợp quy trình sản xuất cho phép các hoạt động gia công thô và hoàn thiện riêng biệt thì việc phân bổ loại bỏ vật liệu giữa các giai đoạn phải được thiết lập thông qua việc xác nhận quy trình thay vì giả định tuân theo một tỷ lệ cố định.

Để có độ chính xác kích thước mài quang học đáng tin cậy, việc tối ưu hóa thông số chỉ nên bắt đầu sau khi thiết lập phôi, lắp đặt dụng cụ và quy trình đo đã được kiểm tra. Thiết lập điều kiện bắt đầu có thể lặp lại, sau đó điều chỉnh một biến có liên quan trong khi vẫn giữ các điều kiện khác nhất quán trong thực tế. Đo thành phần kết quả và ghi lại các cài đặt cùng với kết quả kích thước. Điều này giúp dễ dàng xác định liệu thay đổi có cải thiện độ chính xác, không có tác dụng có ý nghĩa hay gây ra vấn đề khác hay không.

Kết quả thử nghiệm phải được đánh giá theo yêu cầu bản vẽ thực tế. Sự kết hợp tham số tạo ra bề mặt hoàn thiện tốt vẫn có thể để lại kích thước quan trọng nằm ngoài dung sai. Tương tự, kích thước vượt qua kiểm tra trên một mẫu không chứng minh được rằng quy trình sẽ duy trì ổn định trong thời gian sản xuất dài hơn. Cả kết quả về kích thước và các đặc tính chất lượng cần thiết khác phải được xem xét trước khi áp dụng quy trình sửa đổi.

Duy trì độ chính xác về kích thước thông qua việc kiểm tra

Kiểm tra không chỉ đơn giản là bước cuối cùng được sử dụng để chấp nhận hoặc từ chối một thành phần. Nó cung cấp bằng chứng cần thiết để xác định liệu quá trình nghiền có được kiểm soát hay không. Trước khi đo, người kiểm tra phải xác định các kích thước tới hạn, dung sai quy định, tham chiếu chuẩn và vị trí đo được xác định bởi bản vẽ kỹ thuật. Nếu không có một tham chiếu nhất quán, hai phép đo có thể khác nhau ngay cả khi thành phần vật lý không thay đổi.

Phương pháp đo phải phù hợp với đặc điểm được đánh giá. Đường kính, độ dày, lỗ và hình dạng phức tạp có thể yêu cầu các phương pháp kiểm tra khác nhau. Hệ thống đo lường phải có độ phân giải phù hợp và được bảo trì, hiệu chuẩn theo các quy trình hiện hành. Khi dung sai chặt chẽ, độ không đảm bảo đo và độ lặp lại trở nên đặc biệt quan trọng vì chúng ảnh hưởng đến độ tin cậy của kết quả được báo cáo.

Điều kiện đo lường cũng cần phải nhất quán. Bộ phận này phải được định vị chính xác và quy trình kiểm tra phải sử dụng cùng các điểm tham chiếu liên quan. Đối với các bộ phận quang học mỏng manh hoặc có hình dạng không đều, việc bố trí giá đỡ và tiếp xúc đo có thể ảnh hưởng đến kết quả. Các đường viền phức tạp có thể yêu cầu nhiều vị trí đo hoặc một phương pháp có khả năng đánh giá biên dạng liên quan thay vì chỉ dựa vào một điểm duy nhất.

Một thành phần tuân thủ duy nhất không chứng minh được rằng quy trình sẽ tạo ra kết quả nhất quán trong toàn bộ lô. Các phép đo lặp đi lặp lại có thể tiết lộ liệu các kích thước có còn ở gần mục tiêu hay không, trôi dần hoặc dao động từ phần này sang phần khác. Những mẫu này giúp xác định xem có cần kiểm tra thêm về thiết bị cố định, đầu mài, tình trạng máy hoặc các thông số vận hành hay không.

Khi một bộ phận không được kiểm tra, trước tiên hãy xác minh rằng các yêu cầu bản vẽ và quy trình đo đã được diễn giải chính xác. Lặp lại phép đo khi thích hợp và xác nhận rằng mốc thời gian và phương pháp kiểm tra là nhất quán. Nếu độ lệch được xác nhận, hãy so sánh kết quả với thông tin thiết lập, tình trạng dao, thông số gia công và hồ sơ kiểm tra trước đó. Sau khi thực hiện hành động khắc phục, hãy đo lại thành phần để xác minh hiệu quả.

Cách tiếp cận này giúp phân biệt một vấn đề gia công thực tế với sự không nhất quán trong phép đo. Nó cũng tạo ra một bản ghi hữu ích về mối quan hệ giữa các điều kiện của quy trình và kích thước hoàn thiện, giúp việc điều tra các vấn đề tái diễn trở nên dễ dàng hơn.

Danh sách kiểm tra thực tế để khắc phục sự cố lỗi thứ nguyên

Khi xảy ra sai lệch kích thước, trình tự khắc phục sự cố nhất quán sẽ giảm những thay đổi công cụ và điều chỉnh tham số không cần thiết. Mục tiêu là để xác nhận vấn đề đã đo được, xác định yếu tố đóng góp hợp lý nhất và xác minh kết quả sau hành động khắc phục.

• Xác minh phép đo: Kiểm tra dung sai bản vẽ, mốc chuẩn, phương pháp kiểm tra, thiết bị đo và độ lặp lại của kết quả. Xác nhận rằng sai lệch là có thật trước khi thay đổi quy trình.

• Kiểm tra thiết lập và dụng cụ: Xem lại vị trí phôi, độ ổn định của kẹp, lắp đặt dụng cụ, độ mòn của dụng cụ và các điều kiện máy liên quan. Tìm kiếm những thay đổi từ đường cơ sở gia công đã thiết lập.

• Xem lại quy trình và xác nhận kết quả: So sánh các thông số gia công thực tế và bản ghi loại bỏ vật liệu với các cài đặt dự định. Điều chỉnh một biến được kiểm soát ở vị trí hợp lý, sau đó đo lại phôi và ghi lại kết quả.

Trình tự nên hướng dẫn điều tra hơn là thay thế phán đoán kỹ thuật. Những sai lệch dai dẳng hoặc không giải thích được có thể yêu cầu kiểm tra máy chi tiết hơn, xem xét lại quy trình hoặc đánh giá hệ thống đo lường. Việc ghi lại cả sự cố và hành động khắc phục giúp ngăn chặn việc khắc phục sự cố lặp lại dựa trên phỏng đoán.

Xây dựng độ chính xác thông qua kiểm soát quy trình

Độ chính xác kích thước cao trong quá trình mài quang học chính xác phụ thuộc vào một quy trình có thể lặp lại chứ không phụ thuộc vào thông số kỹ thuật dụng cụ hoặc thông số gia công đơn lẻ. Định vị phôi ổn định, điều kiện máy và đầu mài phù hợp, loại bỏ vật liệu được kiểm soát và kiểm tra nhất quán đều góp phần mang lại kết quả đáng tin cậy. Khi xảy ra sai lệch, việc xác nhận phép đo và kiểm tra thiết lập trước khi thay đổi điều kiện vận hành sẽ giúp việc điều tra hiệu quả hơn.

Đối với các nhà sản xuất xử lý các thành phần quang học chính xác, cải tiến hữu ích nhất là quy trình kết nối các điều kiện gia công với kết quả kích thước đã được xác minh. Các dụng cụ mài phù hợp vẫn là một phần quan trọng của quá trình đó, nhưng hiệu suất của chúng phải được đánh giá trong bối cảnh phôi và thiết bị thực tế. Đầu mài quang học chính xác của Meijie  cung cấp các thông số kỹ thuật của sản phẩm để đánh giá cấu hình công cụ tiềm năng theo các yêu cầu đó.
